Классификация контактных тарелок
Тарельчатые контактные устройства можно классифицировать по многим признакам; например, по способу передачи жидкости с тарелки на тарелку различают тарелки с переточными устройствами и тарелки без переточных устройств (провальные).
Тарелки с переточными устройствами имеют специальные каналы, по которым жидкость перетекает с одной тарелки на другую, причем по этим каналам не проходит газ. На провальных тарелках нет переливных устройств, и жидкость, и газ проходят через одни и те же отверстия или прорези в полотне тарелки. Эти прорези работают периодически: в определенный момент времени одни прорези пропускают пар, другие — жидкость; затем их роли меняются.
По характеру взаимодействия газового и жидкостного потоков различают тарелки барботажного и струйного типов. Тарелки, на которых сплошной фазой является жидкость, а дисперсной — газ или пар, называют барботажными. На струйных тарелках дисперсной фазой является жидкость, сплошной — газ; потоки взаимодействуют в прямоточном режиме на поверхности капель и жидкостных струй, взвешенных в газовом потоке.
В зависимости от конструкции устройств ввода пара (газа) в жидкость различают тарелки клапанные, колпачковые, ситчатые, язычковые, решетчатые, с прямоточно-скоростными контактными элементами и др. Одни из этих тарелок могут работать только в барботажном режиме (колпачковые), другие — только в струйном (язычковые), третьи и в том, и в другом режимах (клапанные).
В химической, нефтехимической, нефтеперерабатывающих отраслях промышленности наиболее распространены барботажные и струйные тарелки с переливами.
Колпачковые тарелки
Колпачковые тарелки с капсульными колпачками до недавнего времени считали лучшими контактными устройствами для ректификационных и абсорбционных аппаратов благодаря простоте эксплуатации и универсальности.

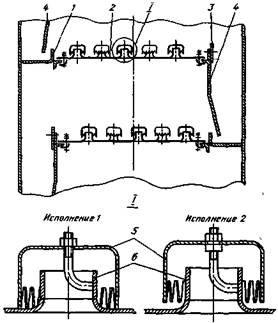

Основной частью колпачковой тарелки (рис. 2.5) является стальной диск 1 (или полотно тарелки) с отверстиями для паровых патрубков 6. Патрубки приварены к диску. Над патрубками установлены колпачки 5 диаметром 60 или 80 мм. Колпачки имеют прорези высотой 15; 20 или 30 мм.
Для создания, необходимого уровня жидкости на тарелке последнюю снабжают сливной перегородкой 3. Переливная перегородка 1 образует переливной карман а, в который погружается сливная планка 4 тарелки, расположенной выше.
Применяют два варианта крепления колпачка к тарелке. В исполнении 1 положение колпачка можно регулировать по высоте, в исполнении 2 регулирование невозможно, и нижние кромки прорезей в этом случае упираются в полотно тарелки.
Тарелка работает следующим образом. Поступающая жидкость заполняет тарелку на высоту, определяемую сливной перегородкой 3, при этом прорези колпачков должны быть погружены в жидкость. Пар проходит через паровые патрубки, щели колпачков и барботирует сквозь слой жидкости. Газ и жидкость взаимодействуют в перекрестном токе: жидкость движется по тарелке от переливного кармана к сливной перегородке и далее на расположенную ниже тарелку, а газ — вверх по оси колонны.
Колпачковые тарелки можно изготовлять из чугуна, меди, керамики, углеграфита, пластмасс и др.
Тарелки с капсульными колпачками имеют относительно высокий КПД (0,75—0,80) и работают в широком диапазоне произ-водительностей по газу. Их можно использовать при нестабильных нагрузках по жидкости и пару. Для этих тарелок F ≈ 1 (м/с) (кг/м3)-0.5, а гидравлическое сопротивление, зависящее от глубины погружения колпачка, не превышает 1 кПа. К недостаткам этих тарелок следует прежде всего отнести значительные металлоемкость и трудоемкость изготовления.
