Эффективность клапанных прямоточных тарелок (КПД) 0.70— 0,85, F < 2,5 (м/с) (кг/м³)^-0.5, диапазон устойчивой работы 3,5. В области саморегулируемой работы тарелки обладают относительно небольшим гидразлическим сопротивлением.

Для увеличения производительности и диапазона устойчивой работы клапанные тарелки выполняют балластными (рис. 2.10). Над отверстием тарелки 1 на специальных ножках установлены ограничители подъема 4, а внутри их — на ножках 7 легкий клапан 5 и балласт 2. Для исключения прилипания клапана к балласту имеются упоры 3 и 6. При малой производительности по газу тарелка работает как обычная с дисковыми клапанами меньшей массы; при увеличении нагрузки клапан 5 упирается в балласт и работает совместно с ним как один утяжеленный клапан.

Рис. 2.10. Клапанная балластная тарелка

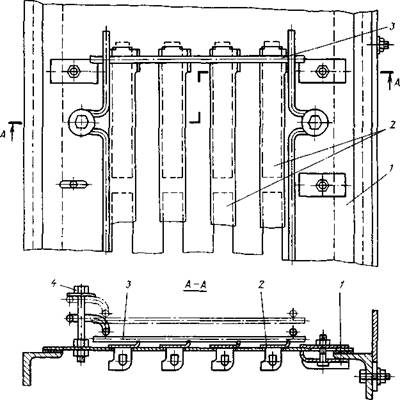

Балластные клапанные тарелки можно выполнять как с индивидуальным, так и с групповым балластом. Примером последнего варианта могут служить балластные тарелки ректификационных колонн (рис. 2.11). Такая тарелка 1 имеет расположенные в несколько рядов прямоугольные вырезы, закрытые клапанами 2 прямоугольной формы. Большие размеры клапанов (154 x45 мм) позволяют уменьшить их число по сравнению с дисковыми клапанами в 2-4 раза. Над клапанами расположен общий подвижный балласт 3, выполненный из прутка диаметром 8 мм. При работе, таких тарелок вначале поднимается пластина клапана, затем она упирается в балласт и поднимается вместе с ним до упора в головку винта 4.

Рис. 2.11. Тарелка с групповым балластом

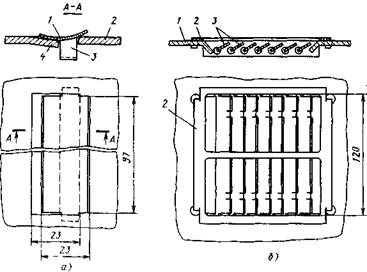

Клапанная тарелка со штампованными клапанами цилиндрической формы показана на рис. 2.12, а. Клапан I, лежащий на полотне тарелки 2, представляет собой часть цилиндра с ограничителями подъема 3. Клапан расположен в гнезде, имеющем отогнутую полку 4. Масса клапана, его конфигурация и положение центра тяжести подобраны так, что при достижении определенной скорости пара клапан перекатывается по поверхности отогнутой полки. При этом между плоскостью тарелки и клапаном образуется щель, через которую в направлении слива жидкости выходит пар. При значительной производительности по пару клапан поднимается и зависает над тарелкой.

Рис. 2.12. Тарелки клапанные

В жалюзийно-клапанной тарелке (рис. 2.12, б) щель для входа газа на тарелку 1 образуется при повороте плоских клапанов-жалюзей 3 вокруг их оси, укрепленной в рамке 2.

Ситчатые и решетчатые тарелки.

Ситчатые тарелки со сливным устройством применяют в колонных аппаратах диаметром 400—4000 мм при расстоянии между тарелками от 200 мм и более. Основной элемент таких тарелок — металлический диск с отверстиями диаметром 2—6 мм, расположенными по вершинам равносторонних треугольников (рис. 2.13).

Рис. 2.13. Элемент сетчатой тарелки

В колоннах диаметром более 800 мм тарелки состоят из отдельных секций. По креплению секций тарелки к корпусу и устройству переливов такие колонны аналогичны аппаратам с колпачковыми и клапанными тарелками. Преимущество ситчатой тарелки — большое свободное (т. е. занятое отверстиями) сечение тарелки, а следовательно, и высокая производительность по пару, простота изготовления, малая металлоемкость. По производительности по пару (газу) эти тарелки на 30—40 % превосходят колпачковые. Недостаток — высокая чувствительность к точности установки. Аппараты с ситчатыми тарелками не рекомендуется использовать для работы на загрязненных средах; это может вызвать забивание отверстий.

Для уменьшения гидравлического сопротивления и расширения диапазона устойчивой работы ситчатых тарелок их комбинируют с клапанными устройствами (рис. 2.14); в результате повышается эффективность работы тарелки при малой и большой производительности по пару. При малых нагрузках тарелка работает как обычная ситчатая, с увеличением нагрузки открывается клапан 2 и между клапаном и тарелкой 1 образуется щель, откуда под некоторым углом к горизонтали выходит пар, обеспечивая перемещение жидкости по тарелке в направлении слива и уменьшая разность уровней жидкости на тарелке. Ситчато-клапанная тарелка обеспечивает большой диапазон устойчивой работы при небольшом гидравлическом сопротивлении, что делает ее пригодной для процессов, протекающих под вакуумом.

Рис. 2.14. Элемент ситчато-клапанной тарелки

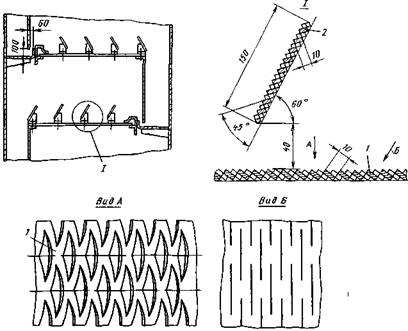

Ситчатые тарелки с просечно-вытяжными отверстиями (рис. 2.15) используют в колонных аппаратах диаметром 1200— 4000 мм. Такие тарелки состоят из отдельных секций 1, изготовляемых из листа толщиной 2—3 мм с просечно-вытяжными отверстиями. Тарелка работает как -струйная прямоточная. Для уменьшения брызгоуноса под углом 60° над тарелкой устанавливают отбойные элементы 2.

Рис. 2.15. Тарелка с просечно-вытяжиымн отверстиями

Свободное сечение тарелки, выбираемое из условия отсутствия «провала» жидкости, должно быть достаточно большим (не менее 30 % сечения колонны), чтобы тарелка обладала невысоким гидравлическим сопротивлением. Благодаря этому такие тарелки используют в вакуумных колоннах. Минимальное расстояние между тарелками в колонне 450 мм.
